Зварювальний робот QJJ6 – 3 + зварювальний апарат MEGMEET

під замовлення
Ціна зі
знижкою

Додаткова інформація

Дана модель є шести осьовим зварювальним роботом, спроектованим за останніми науковими розробками.

Система управління дозволяє контролювати 5 осей одночасно, і в потрібний момент підключати шосту ось.

Також даний робот здатний працювати з системами автоматичного пошуку зварювального шва, працювати з поворотними позиціонерами, розрізняти декілька робочих зон і привязувати окремо до коно з них свої органи управління.

Модель може оснащуватись багатьма додатковими опціями

  • девять видів позиціонерів
  • система автоматичного очищення сопла
  • система автоматичного пошуку зварного шва
  • рейсові направляючі для переміщення робота вздовж габаритних заготовок

Базова комплектація

Робот-маніпулятор QJJ6-3

1 шт

Включено

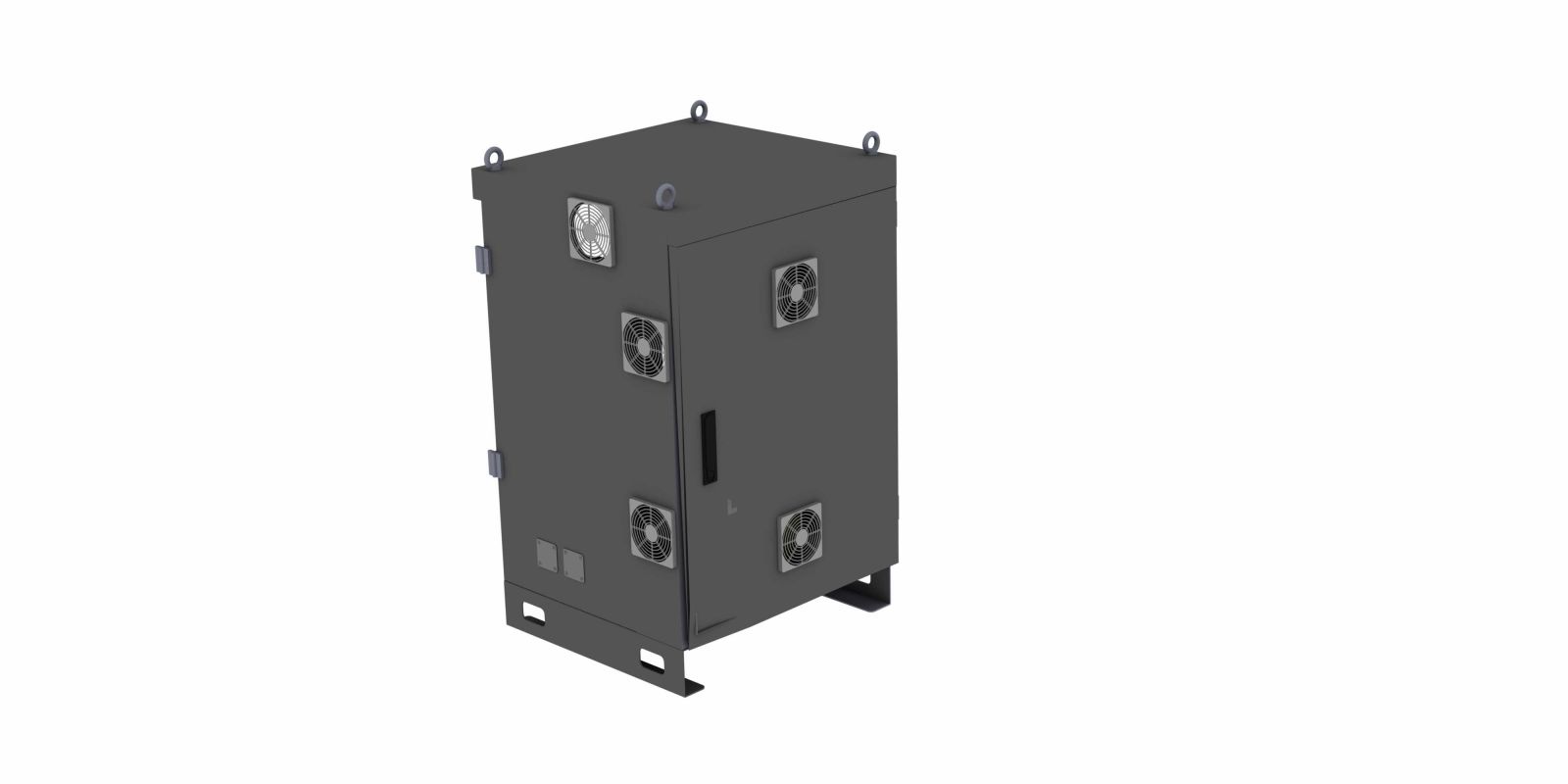

Центр управління (окрема електро шафа, з елементами управління)

1 шт

Включено

Зварювальний апарат MEGMEET Ehave CM350

1 шт

Включено

Пульт управління та програмування з сенсорним дисплеєм та стілусом

1 шт

Включено

Пристрій автоматичної подачі дроту MEGMEET (розміщений на роботіі)

1 шт

Включено

Соплотримач з системою антиаварія

1 шт

Включено

Сопло (0.8, 1.0)

2 шт

Включено

В комплектацію входить все що потрібно для початку роботи. Всі комплектуючі зібрані на заводі, і робот-маніпулятор буде доставлено вже з встановленим, підключеним та налаштованим зварювальним обладнанням, яке було вказане в замовленні. Для початку роботи буде необхідно підключити робот до мережі живлення та забезпечити обладнання розхідними матеріалами (зварювальний дріт, газ, деталь)

Зварювальні апарати ( Можливості )

Модель

Потужність

Апарату

Функція

ММА

Carbon steel

(Сталь)

Stainless stell

(Нержавіюча сталь)

Aluminium

(Алюміній)

Impuls

(Опція Імпульс)

Пальник

Push Pull

MEGMEET Ehave CM 350 R (Robot)

350 А + + -

-

- -

MEGMEET Artsen CM 350 R (Robot)

350 А + + - - - -

MEGMEET Artsen CM 500 R (Robot)

500 А + + - - - -

MEGMEET Artsen PM 400 F R (Robot)

400 А - + + - - + - +

MEGMEET Artsen PM 400 AD R (Robot)

400 А - + + + + + - +

MEGMEET Artsen PM 400 N R (Robot)

400 А - + + + - + - +

MEGMEET Artsen PM 500 N R (Robot)

500 А - + + + - + - +

( + - ) - означає що в базовій комплектації функція відсутня, проте можливо дозамовити за окрему платню

Зварювальні апарати ( Технічні характеристики )
MEGMEET Ehave CM 350 R (Robot) Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen CM 350 R (Robot)Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen CM 500 R (Robot)Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 400 F R (Robot)Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 400 AD R (Robot)Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 400 N R (Robot)Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 500 N R (Robot)Технічний паспорт (повний список тех. характеристик)

Модель робота

QJJ6-3

Кількість робочих осей

6 осей

Максимальна корисна маса

6кг

Точність повторного позиціонування

± 0.05 мм

Максимальна точка досягаємості руху

20001 мм

Діапазон вільності

J1

± 172º

J2

﹢166º,﹣100º

J3

﹢83º,﹣92º

J4

±170º

J5

±125º

J6

± 360º

Максимальна скорість

J1

172º/s

J2

172º/s

J3

201º/s

J4

430º/s

J5

447º/s

J6

573º/s

Крутний момент

J4

8.81N.m

J5

8.81N.m

J6

3.14N.m

Момент інерції

J4

0.2kg.m²

J5

0.2kg.m²

J6

0.03kg.m²

Маса робота

255kg

Потужність

2.7 kWA

Розмір

580*600*960mm

Маса шафи управління

130kg

Підключення до мережі

Трьох фазний, чотирьох провідний

Тип кріплення

До підлоги, до стелі
