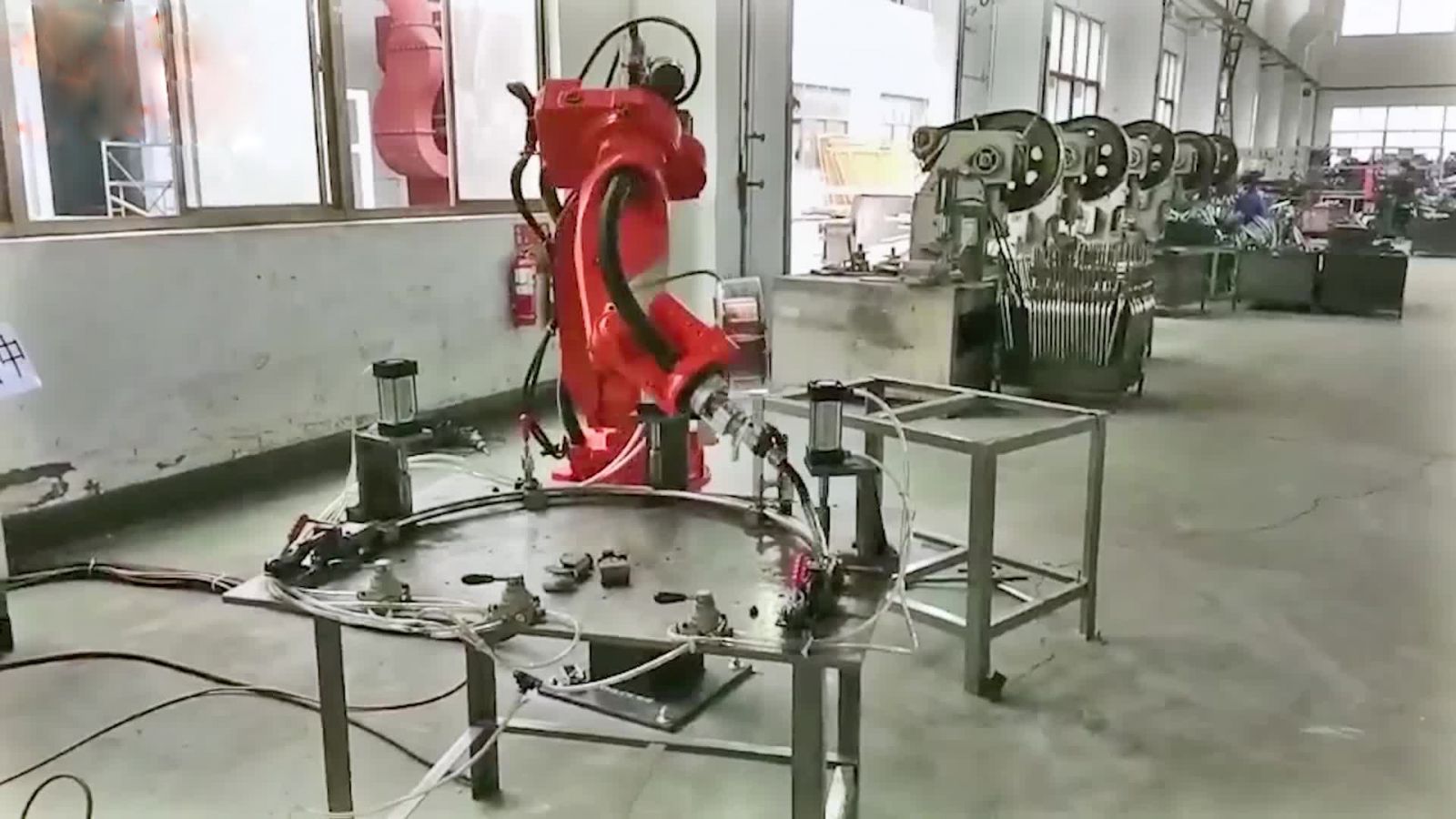

Зварювальний робот QJJH4 – 1A + зварювальний апарат MEGMEET

Додаткова інформація

Дана модель є шести осьовим зварювальним роботом, спроектованим за останніми науковими розробками.

Система управління дозволяє контролювати 5 осей одночасно, і в потрібний момент підключати шосту ось.

Також даний робот здатний працювати з системами автоматичного пошуку зварювального шва, працювати з поворотними позиціонерами, розрізняти декілька робочих зон і привязувати окремо до коно з них свої органи управління.

Модель може оснащуватись багатьма додатковими опціями

девять видів позиціонерів
система автоматичного очищення сопла
система автоматичного пошуку зварного шва
рейсові направляючі для переміщення робота вздовж габаритних заготовок

Базова комплектація
Робот-маніпулятор QJJH4-1A	1 шт	Включено

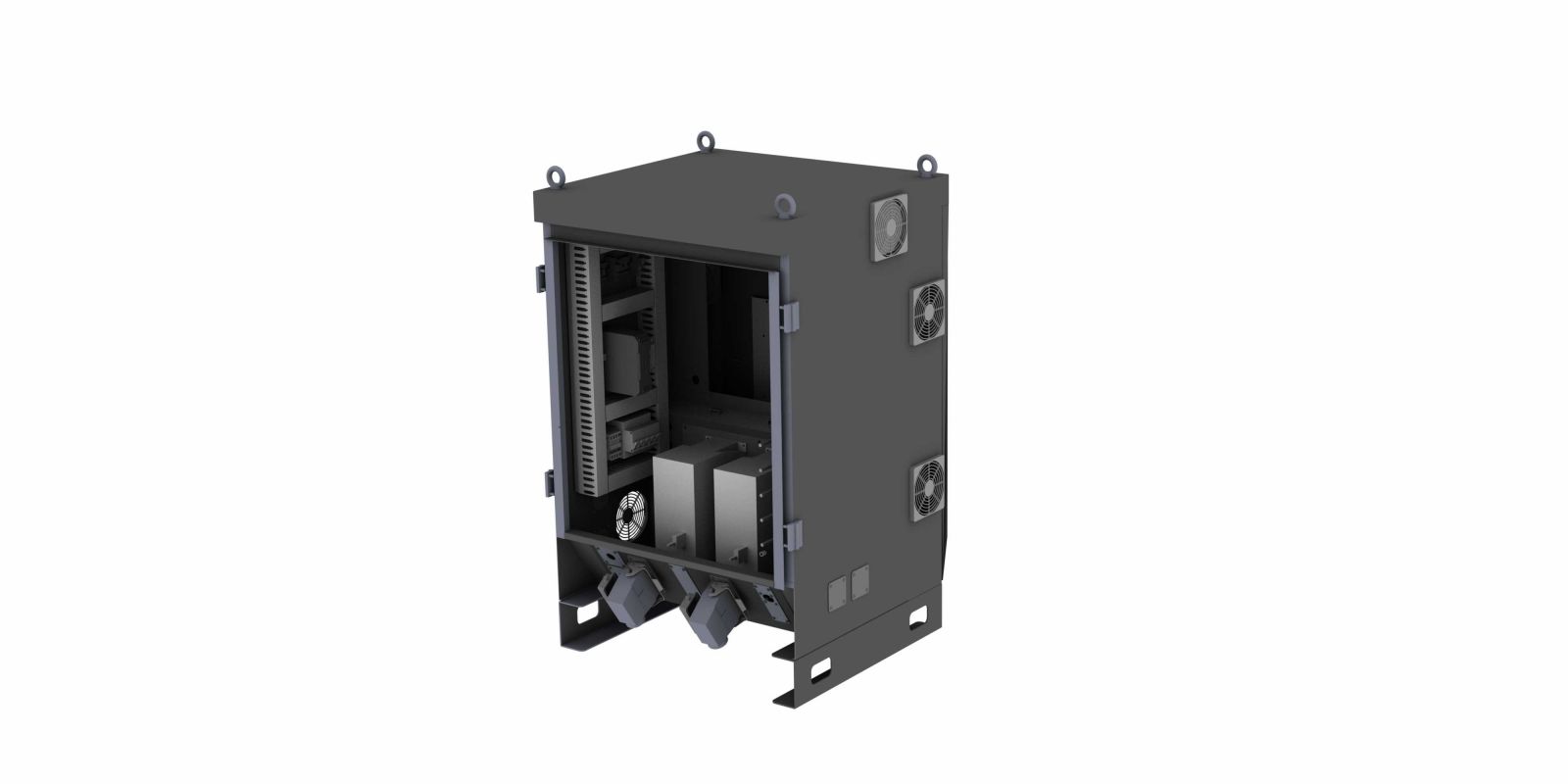

Центр управління (окрема електро шафа, з елементами управління)	1 шт	Включено
Зварювальний апарат MEGMEET Ehave CM350	1 шт	Включено

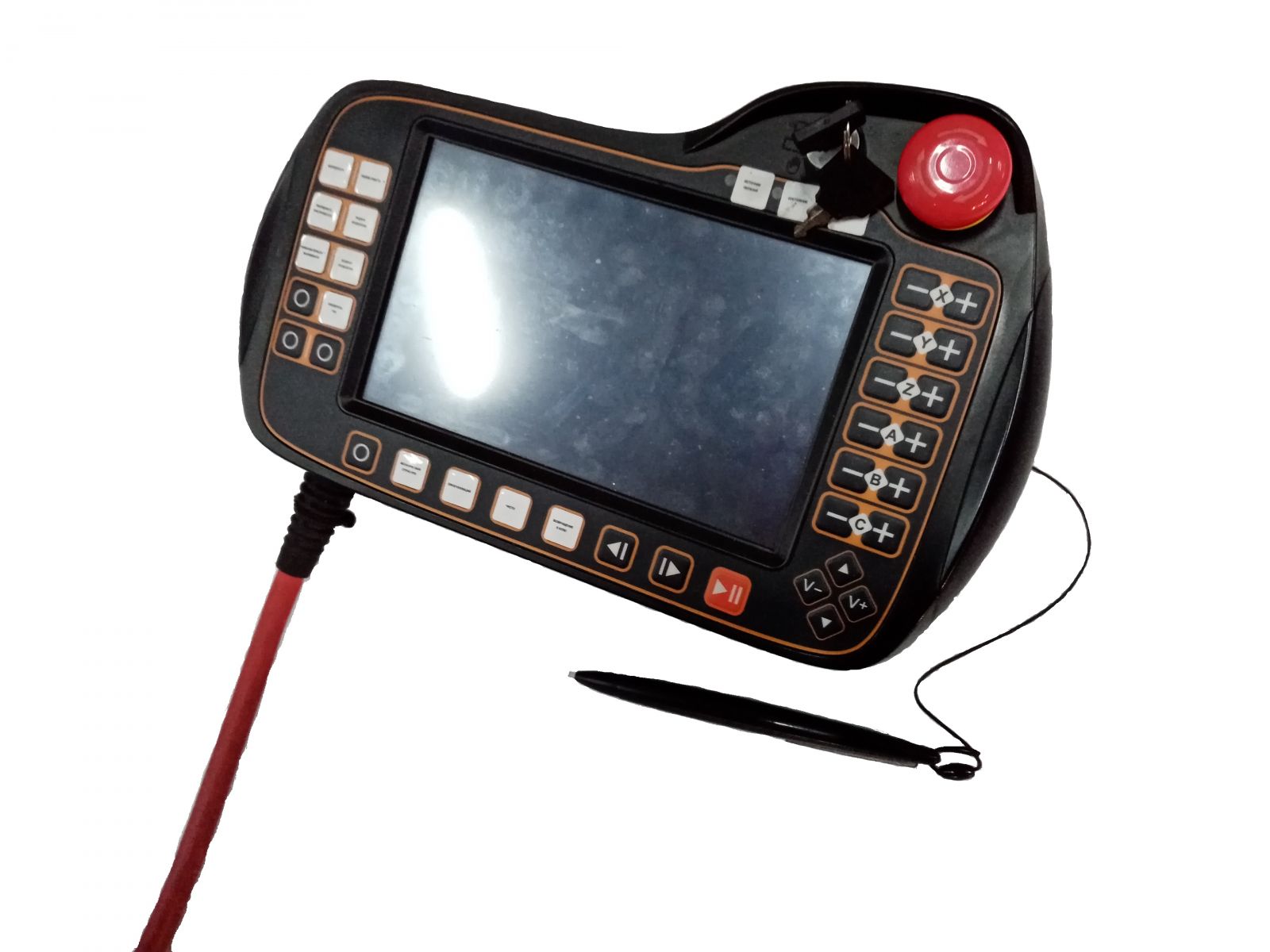

Пульт управління та програмування з сенсорним дисплеєм та стілусом	1 шт	Включено
Пристрій автоматичної подачі дроту MEGMEET (розміщений на роботіі)	1 шт	Включено
Соплотримач з системою антиаварія	1 шт	Включено
Сопло (0.8, 1.0)	2 шт	Включено
В комплектацію входить все що потрібно для початку роботи. Всі комплектуючі зібрані на заводі, і робот-маніпулятор буде доставлено вже з встановленим, підключеним та налаштованим зварювальним обладнанням, яке було вказане в замовленні. Для початку роботи буде необхідно підключити робот до мережі живлення та забезпечити обладнання розхідними матеріалами (зварювальний дріт, газ, деталь)

Зварювальні апарати ( Можливості )
Модель	Потужність Апарату	Функція ММА	Carbon steel (Сталь)	Stainless stell (Нержавіюча сталь)	Aluminium (Алюміній)	Impuls (Опція Імпульс)	Пальник Push Pull
MEGMEET Ehave CM 350 R (Robot)	350 А	+	+	-	-	-	-
MEGMEET Artsen CM 350 R (Robot)	350 А	+	+	-	-	-	-
MEGMEET Artsen CM 500 R (Robot)	500 А	+	+	-	-	-	-
MEGMEET Artsen PM 400 F R (Robot)	400 А	- +	+	-	-	+	- +
MEGMEET Artsen PM 400 AD R (Robot)	400 А	- +	+	+	+	+	- +
MEGMEET Artsen PM 400 N R (Robot)	400 А	- +	+	+	-	+	- +
MEGMEET Artsen PM 500 N R (Robot)	500 А	- +	+	+	-	+	- +
( + - ) - означає що в базовій комплектації функція відсутня, проте можливо дозамовити за окрему платню

Зварювальні апарати ( Технічні характеристики )
MEGMEET Ehave CM 350 R (Robot)	Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen CM 350 R (Robot)	Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen CM 500 R (Robot)	Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 400 F R (Robot)	Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 400 AD R (Robot)	Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 400 N R (Robot)	Технічний паспорт (повний список тех. характеристик)
MEGMEET Artsen PM 500 N R (Robot)	Технічний паспорт (повний список тех. характеристик)

Модель робота	QJJH4-1A
Кількість робочих осей	6 осей
Максимальна корисна маса	4кг
Точність повторного позиціонування	± 0.03 мм
Максимальна точка досягаємості руху	1410.5 мм
Діапазон вільності	J1	± 168º
	J2	+ 150º, -89º
	J3	+ 85º, -111º
	J4	± 167º
	J5	+ 58º, -217º
	J6	± 360º
Максимальна скорість	J1	201º / с
	J2	201º / с
	J3	235º / с
	J4	350º / с
	J5	355º / с
	J6	481º / с
Крутний момент	J4	10.51Nm
	J5	10.51Nm
	J6	2.94Nm
Момент інерції	J4	0.38kg.m²
	J5	0.38kg.m²
	J6	0.03kg.m²
Маса робота	150кг
Потужність	2.7VA
Розмір	580 * 600 * 960мм
Маса шафи управління	130kg
Підключення до мережі	Трьох фазний, чотирьох провідний
Тип кріплення	До підлоги, до стелі
