Верстат T2120G/1х3

ТОВ "Тернопіль Захід Підшипник"
Високоточне обладнання для вашого виробництва

Працюємо виключно з перевіреним виробником — співпраця роками, без сумнівів у якості. Обладнання встановлено на десятках підприємств по всій Україні, кожен верстат — живе підтвердження надійності.

Використовуються тільки високоякісні комплектуючі від провідних світових брендів. Конструкція продумана до дрібниць — усе просто, функціонально та стабільно.

Гарантійне та післягарантійне обслуговування охоплює всю територію України. Жодного серйозного випадку виходу з ладу за роки експлуатації.

Це не просто техніка — це інструмент, що приносить результат. Статус. Спокій. Якість без компромісів.

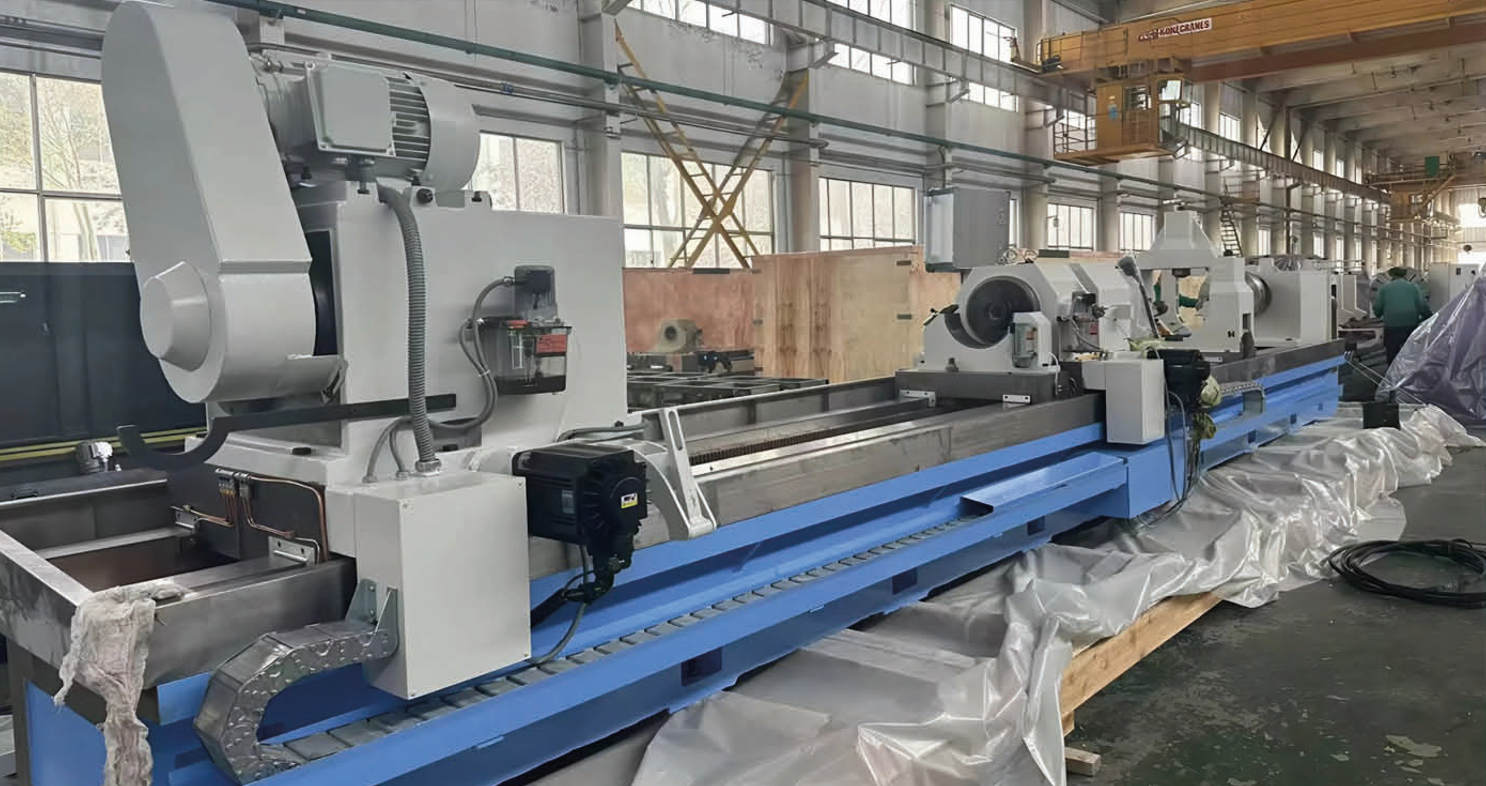

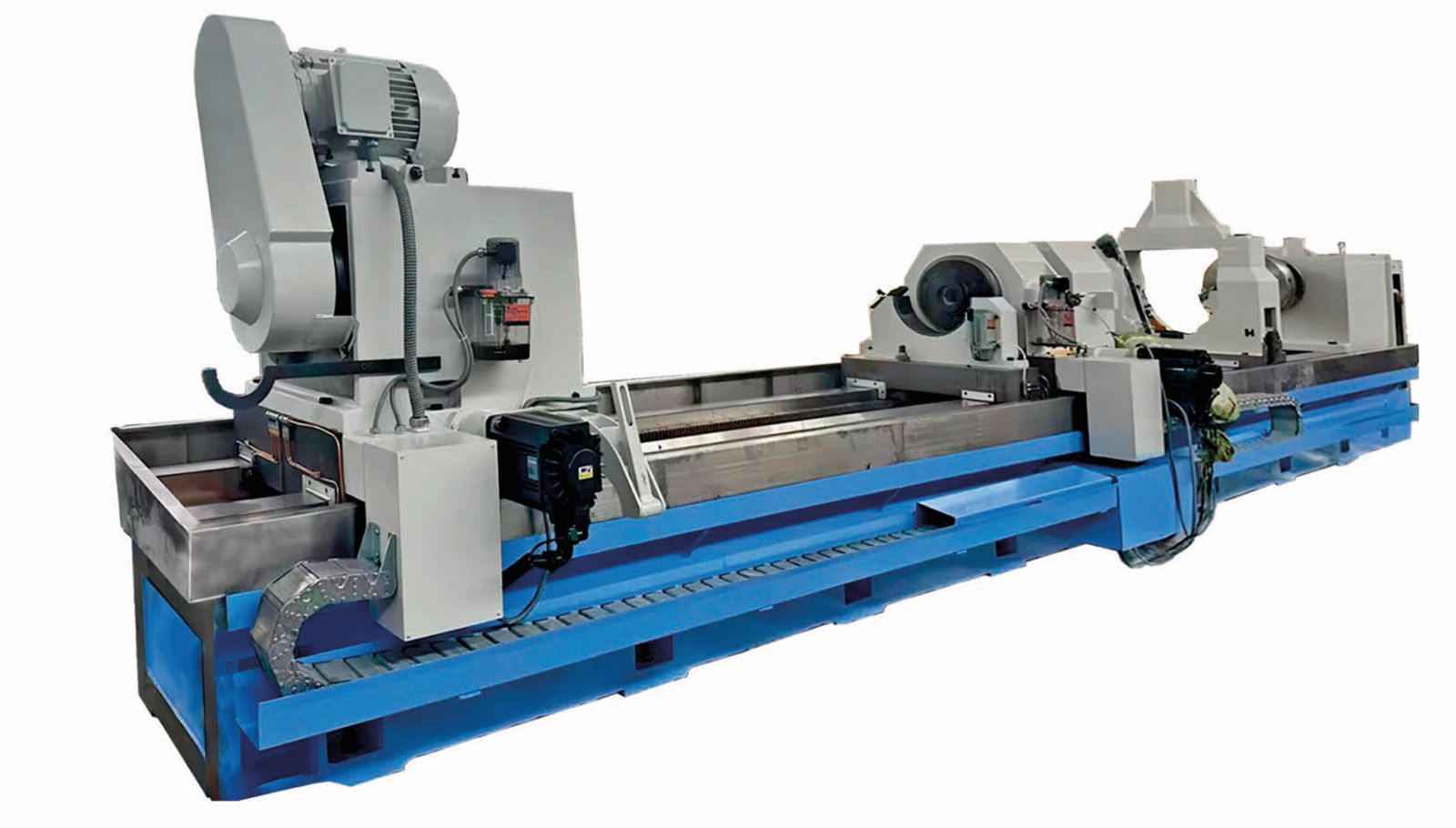

T2120G/1×3 M – високоточний верстат для глибокого свердління та розточування отворів у циліндричних деталях

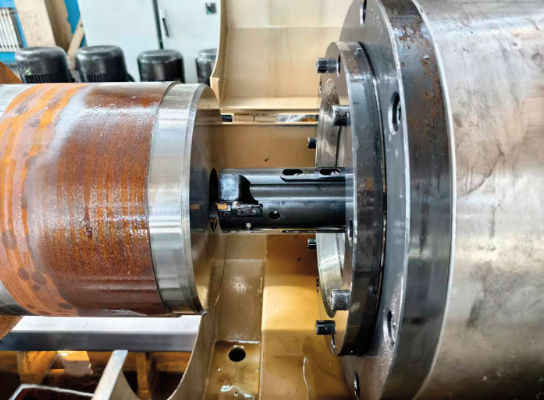

Цей верстат створений для обробки деталей зі складною внутрішньою геометрією, де звичайна техніка безсила. Ідеальне рішення для свердління та розточування центральних отворів у важких циліндричних заготовках із глибокими отворами. В процесі свердління використовується метод внутрішнього виведення стружки (BTA), що забезпечує стабільний вивід стружки через внутрішній канал бурильної штанги. Під час розточування застосовується метод проштовхування або витягування – з виведенням стружки назовні, через верхню частину зони різання.

Це не універсал – це спеціалізований інструмент для точного результату в обробці глибоких отворів.

Ключові переваги конструкції

• Станина

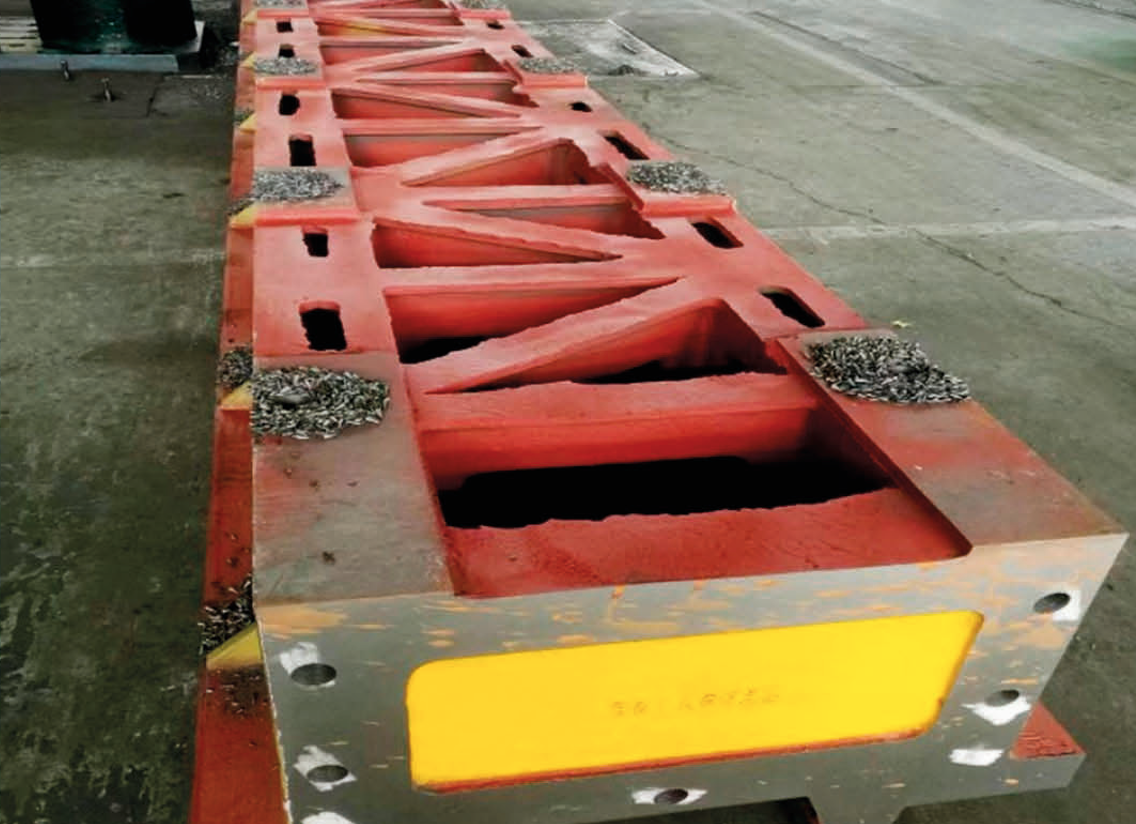

  Монолітна конструкція з чавуну HT300, напрямні гартовані (HRC48-53), висока жорсткість і зносостійкість. Напрямна рейка шириною 600 мм забезпечує плавний хід усіх вузлів, а захисне покриття перешкоджає потраплянню бруду та стружки.
• Шпиндельна коробка
  12-швидкісний механізм перемикання, максимальна швидкість – 800 об/хв. Потужність двигуна – 30 кВт. Комплектується підшипниками HRB/ZWZ/LYC – перевірені бренди для стабільної осьової точності.
• Супорт і розточувальний брус
  Подача забезпечується сервомотором 4,5 кВт через черв'ячну передачу – точна та стабільна передача зусилля. Швидкий рух, надійна фіксація. Розточувальний брус – з незалежним приводом, діапазон 40–500 об/хв.
• Затискний патрон
  Професійний затиск із великим квадратним отвором — для проходження бурового або протяжного інструменту. При розточуванні замінюється на направляючу плиту з центрувальною втулкою.
• Подавальний вузол мастила
  Забезпечує герметичну подачу охолоджувальної рідини до зони різання. Оснащений серводвигуном, який приводить систему подачі та затискання заготовки. Оптимізоване ущільнення — мінімум втрат, максимум надійності.
• Система охолодження
  Чотири шестеренні насоси, продуктивність 100–400 л/хв (регульована), тиск 2,5 МПа. Бак розташований окремо – для безперебійної циркуляції охолоджувальної рідини.

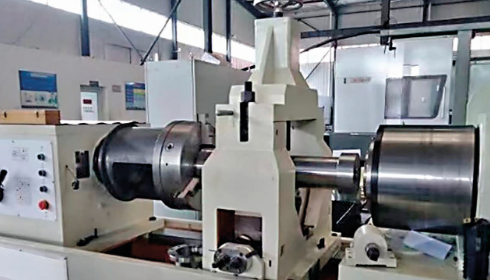

• Люнет та кронштейн розточувального бруса
  Просте в обслуговуванні кріплення, точне позиціювання. Забезпечує стабільність під час обробки отворів глибиною в сотні міліметрів.
• Електроніка та керування
  PLC Delta, серводвигуни Delta (4,5 кВт), незалежна електрошкаф та зручна консоль управління з інтуїтивною логікою.

Точність обробки

• Радіальне биття шпинделя: ≤ 0,015 мм
• Осьове биття шпинделя: ≤ 0,018 мм
• Клас точності: IT7 – IT10
• Шорсткість (чистове розточування): Ra 1.6–3.2 мкм

Відповідність стандартам

T2120G/1×3 M виготовлено згідно з профільними стандартами:

• JB/T6088.1-2006 — перевірка точності глибокосвердлильних і розточувальних верстатів
• JB/T6088.2-2006 — технічні умови на ці верстати

Не просто продаємо — ми допомагаємо обрати саме той верстат, який ідеально підійде під ваші задачі. З урахуванням типу виробництва, обсягів та вимог до точності — усе чітко, без зайвого.
Зв’яжіться з нашим менеджером для консультації, ціни та демонстрації.
