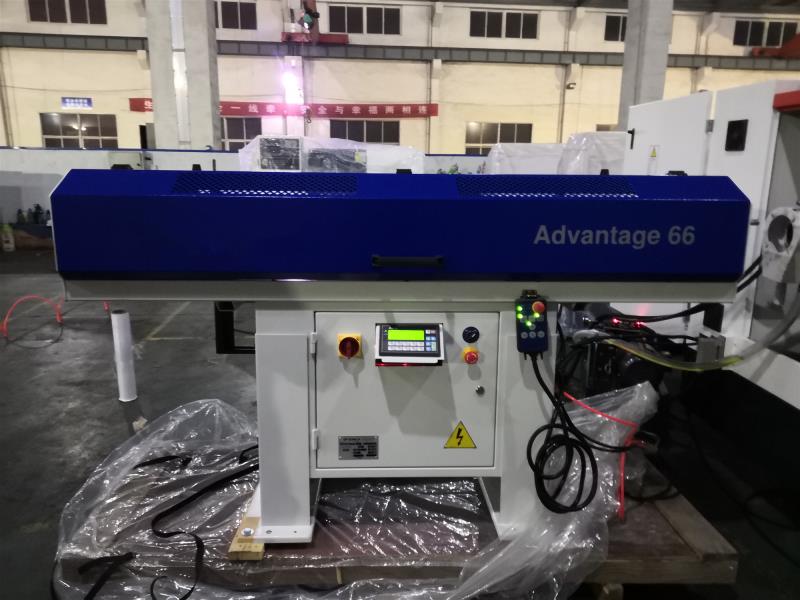

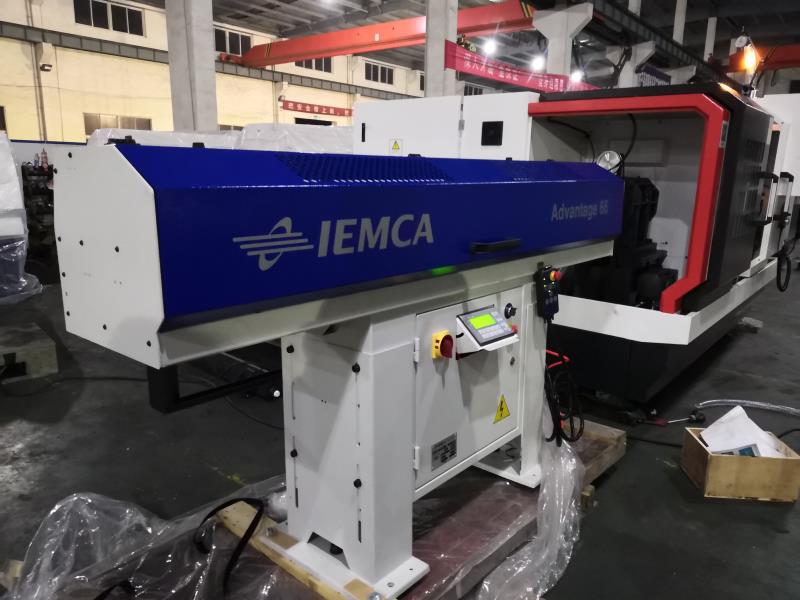

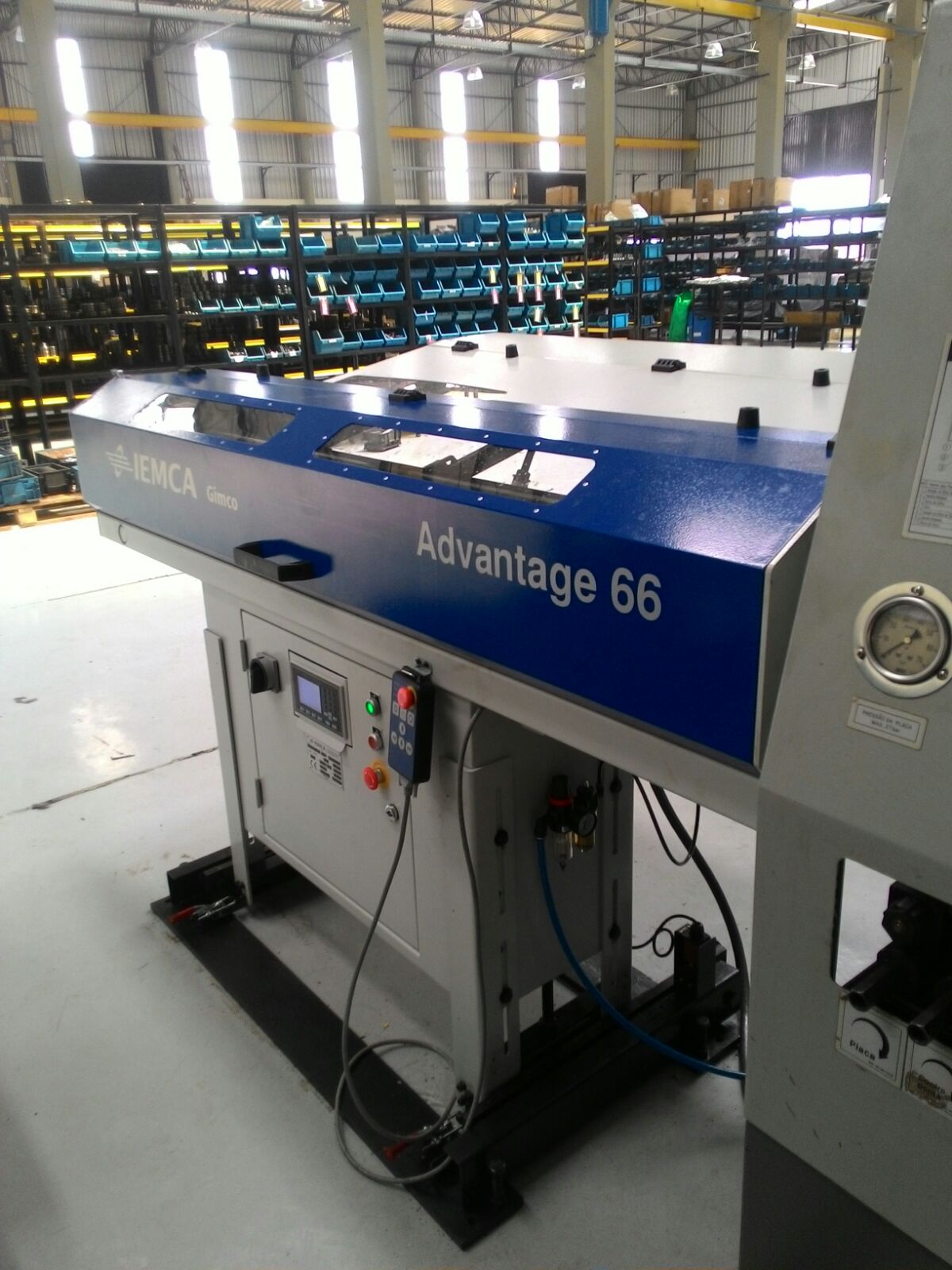

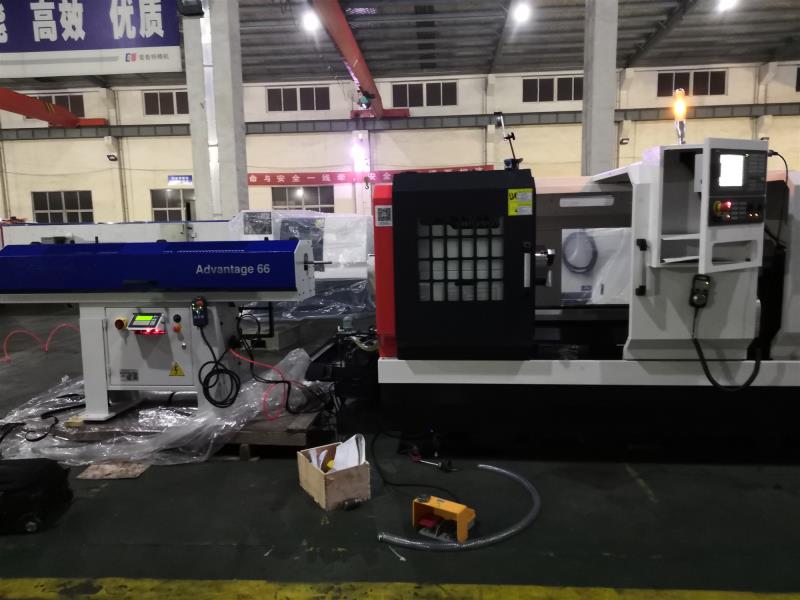

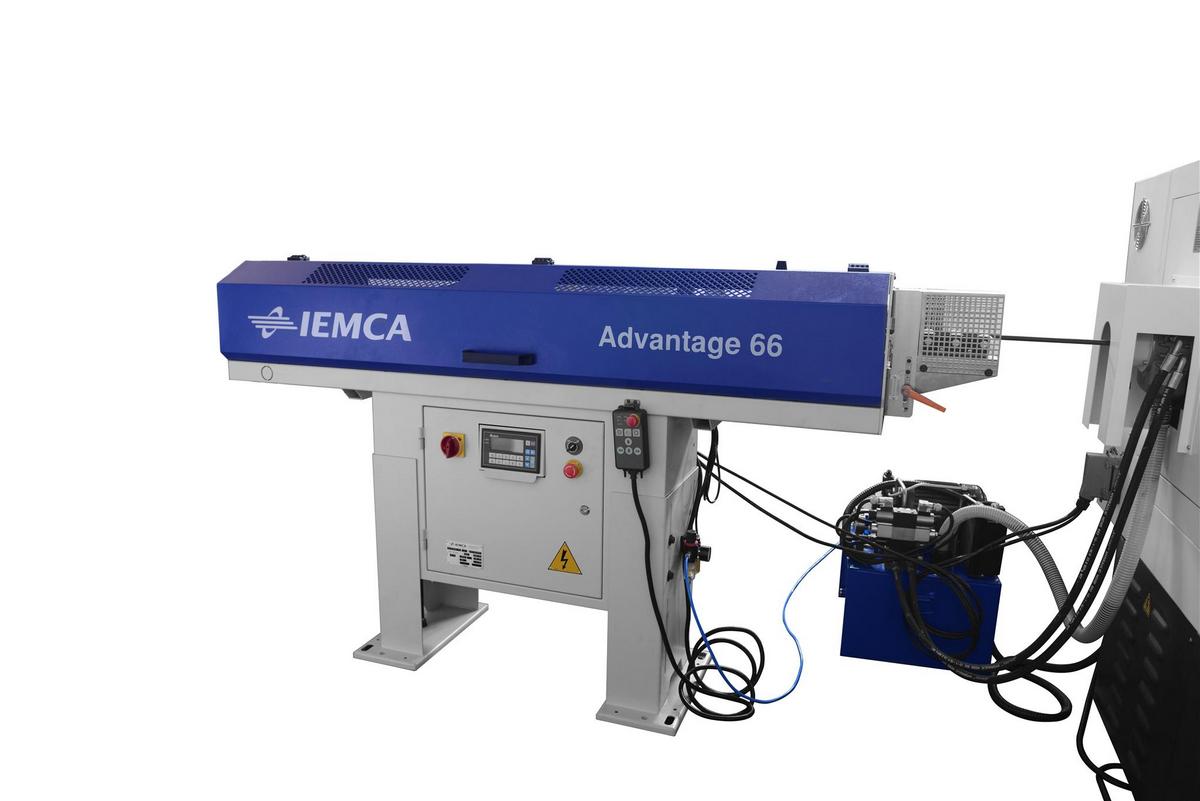

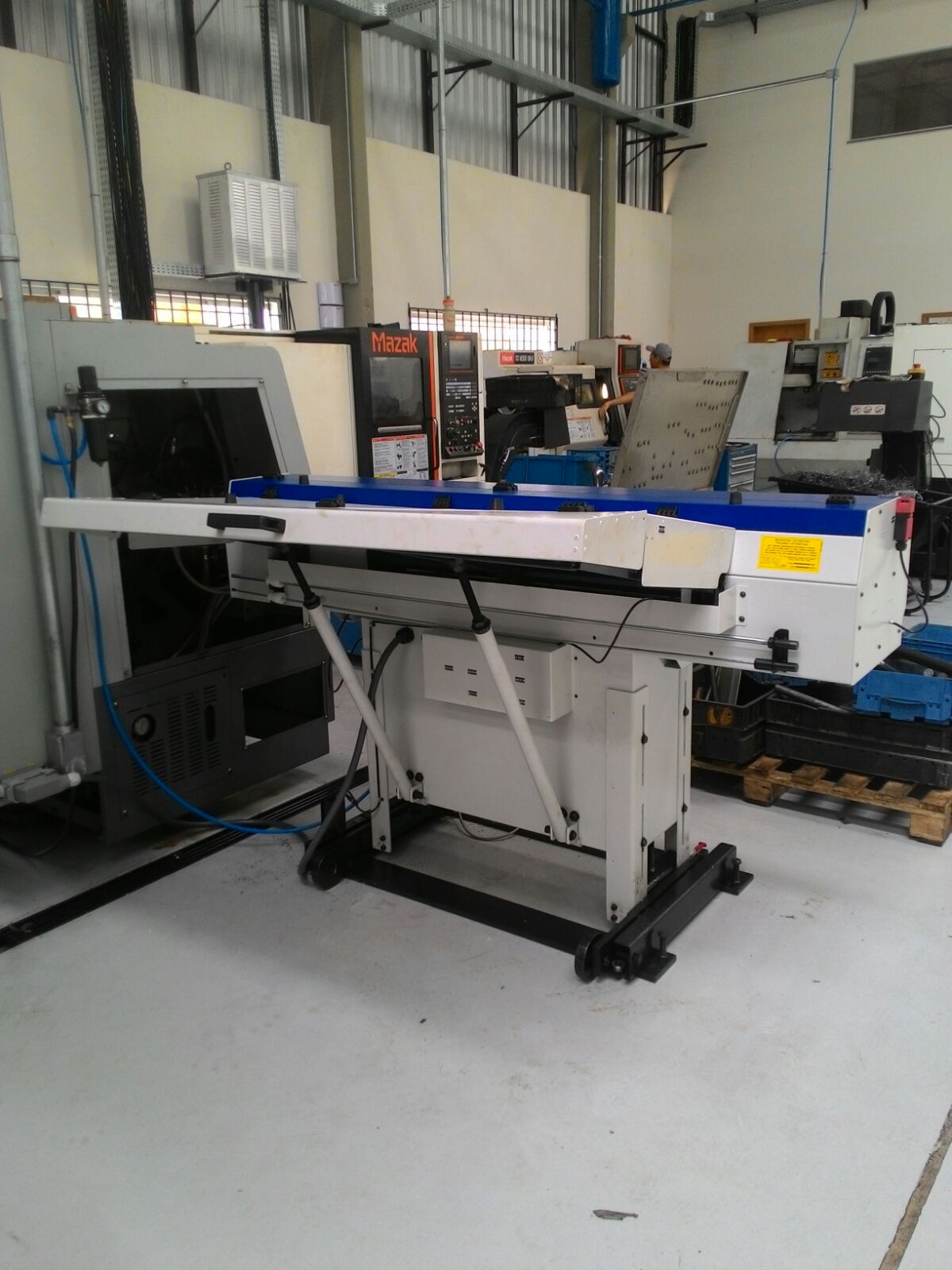

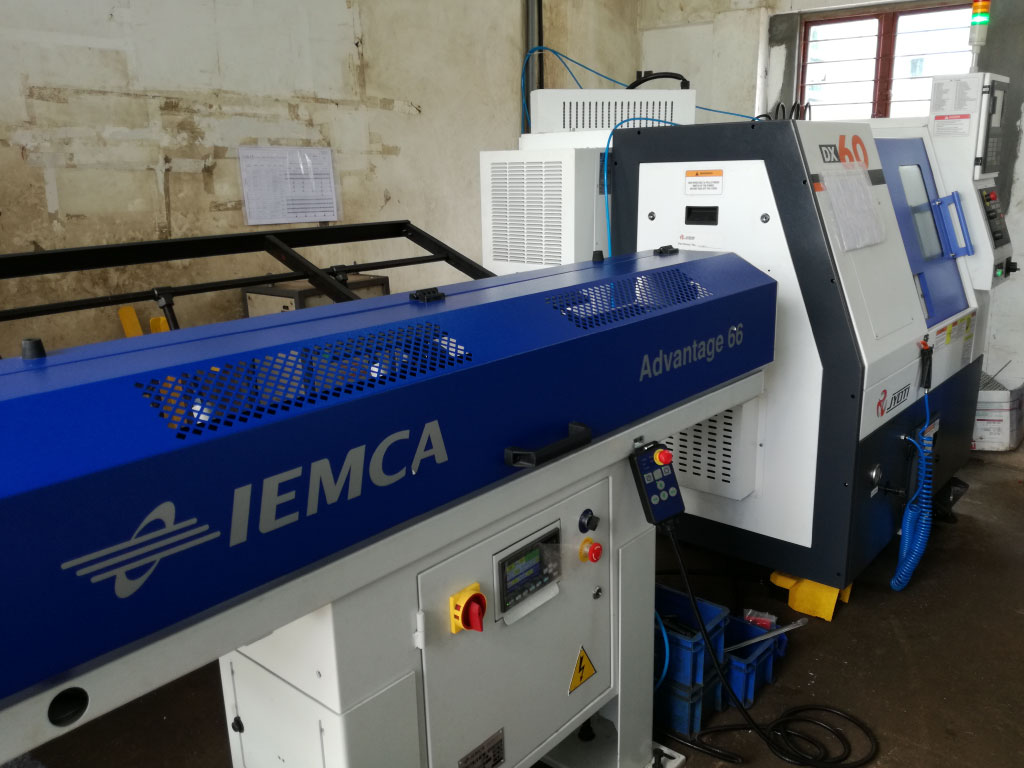

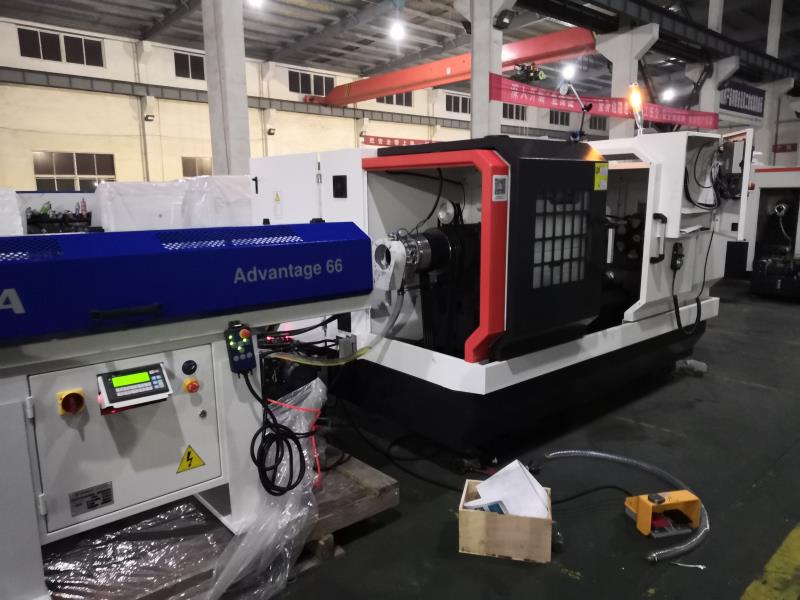

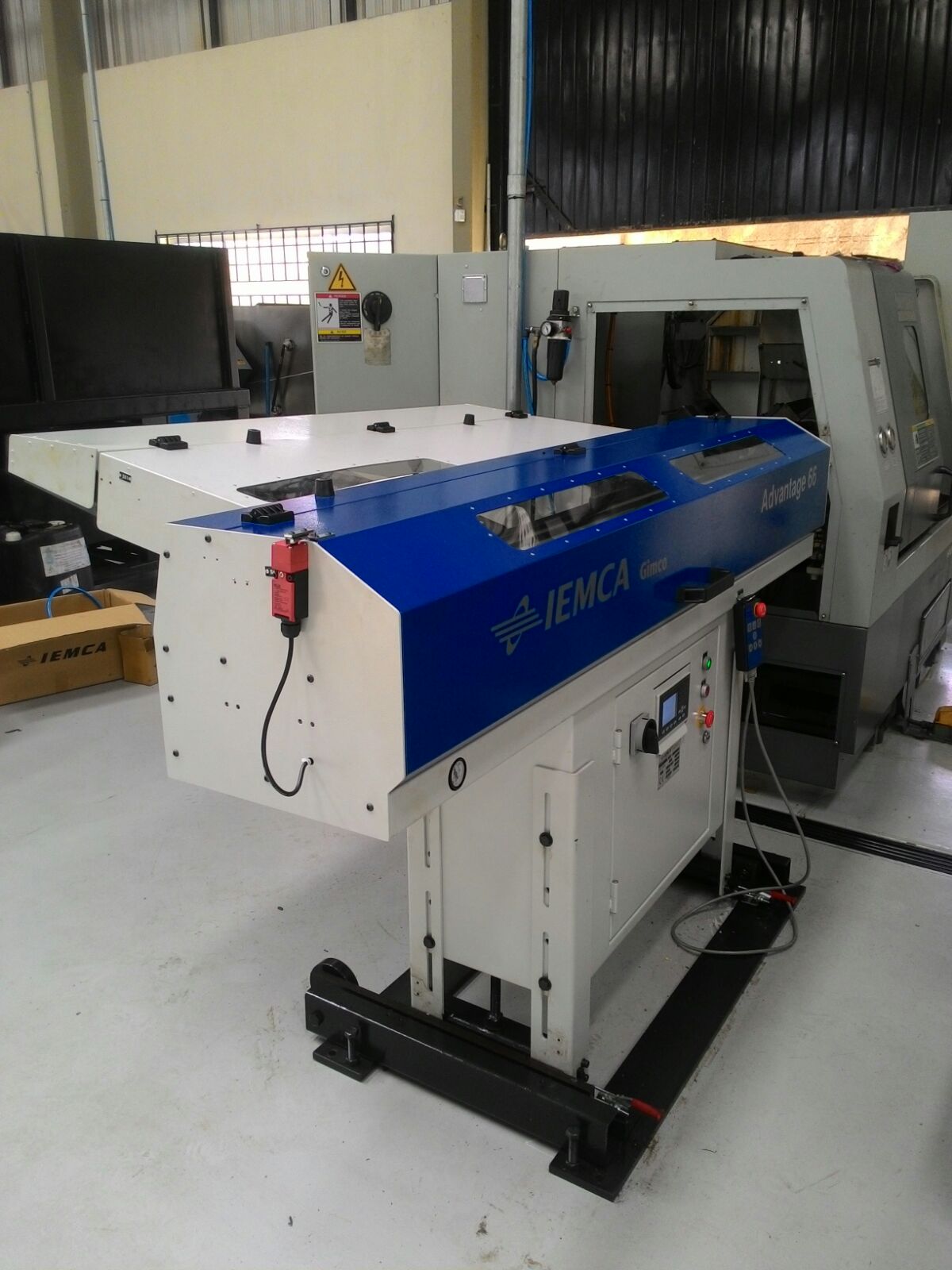

Принцип роботи Пруткоподатчик звязаний з токарним верстатом через систему ЧПК. Завантаення заготовки - касетним типом. Касетний тип - загтовки довжиною не більше 1500 мм знаходяться на похилій поверхні і під дією власного тяжіння намагаються попасти в зону загрузки прутка. Обмежувач підєднаний до системи ЧПК затримує їх, і дозволяє потрапити в робочу зону лише одній заготовці. Після ввімкнення пруткоподатчика він спершу перевіряє наявність прутка в робочі зоні, якщо він відсутній, завантажує з касети (місця де зберігаються загттовки) наступний пруток. Подача, перевірка, завантаження, просування - відбуваються автоматично, спілкуючись з токарний станком. Проте коли токарний станок переналаштовують на виготовлення інших заготовок з іншим діаметром прутка - необхідно зупинити процес, відсунути пруткоподатчик, замінити направляючу втулку (пласмасову) в середині шпиндельного валу яка центрує пруток, після заміни втулки підсунути станок в робочу зону, відцентрувати вісь обертання пруткоподатчика з вісю обертання станка, після чого можна продовжувати роботу. Даний пруткоподатчик може працювати з заготовками: Кругляк Максимальна довжина заготовки 1500 мм Технічні характеристики Максимальний діамеер прутка ∅65 мм Мінімальний даметер прутка ∅5 мм Максимальна довжина прутка для завантаження 1500 мм Мінімальна довжина прутка для завантаження 250 мм Час завантаження прутка 19 сек Довжина касети (місце для навантаження заготовок) 650 мм Максимальна вага заготовки - 40 кг Робочий тиск повітря - 6 бар Потужність - 120 Вт Вага 245 кг Тип пруткоподатчика - пневматичний Додаткова опція за окрему плату - направляючі для зміщення пруткоподатчика, для заміни втулок в отворі шпинделя |
