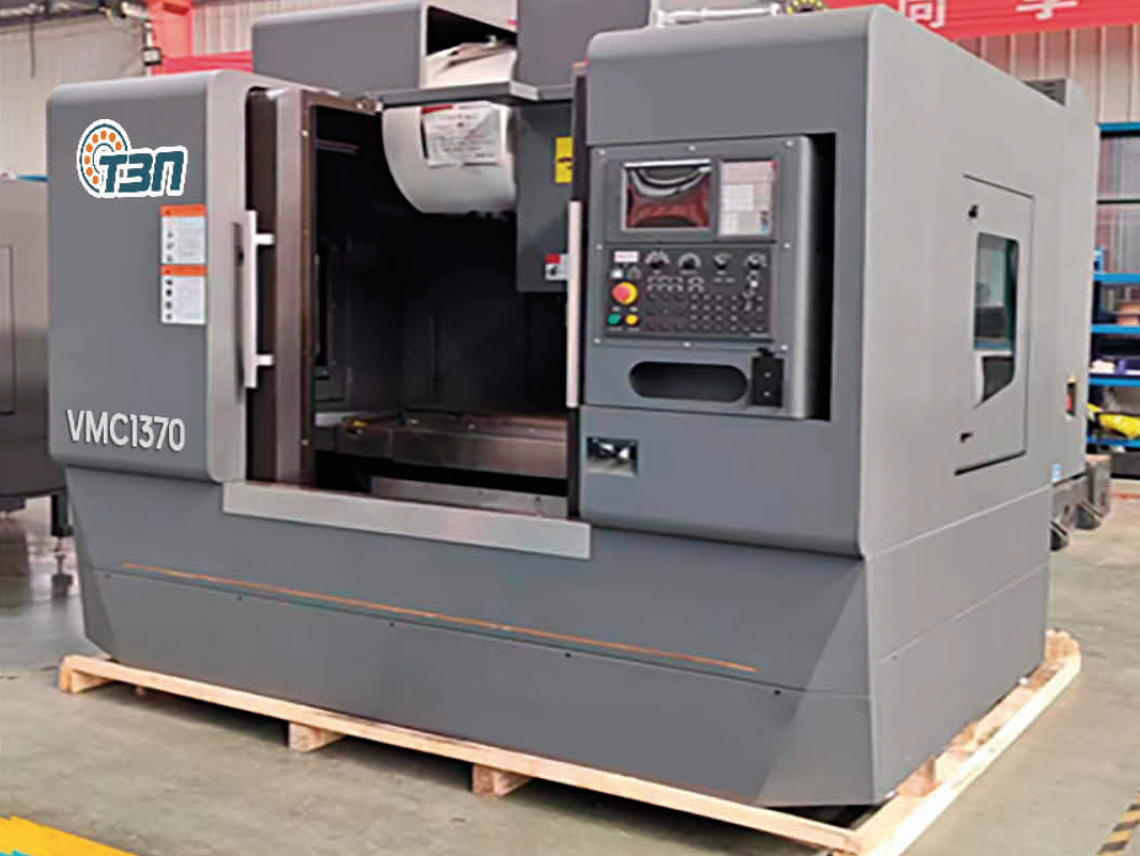

Високоточне обладнання для вашого виробництва Працюємо виключно з перевіреним виробником — співпраця роками, без сумнівів у якості. Обладнання встановлено на десятках підприємств по всій Україні, кожен верстат — живе підтвердження надійності. Використовуються тільки високоякісні комплектуючі від провідних світових брендів. Конструкція продумана до дрібниць — усе просто, функціонально та стабільно. Гарантійне та післягарантійне обслуговування охоплює всю територію України. Жодного серйозного випадку виходу з ладу за роки експлуатації. Це не просто техніка — це інструмент, що приносить результат. Статус. Спокій. Якість без компромісів. VMC 1370 Вертикальний трьохосьовий оброблювальний центр, призначений для виконання широкого спектра металообробних операцій: свердління, фрезерування, розточування, запресування, виписування, зубонарізання (прямозубе, косозубе, шевронне), нарізання різьб та комплексної обробки деталей у трьох площинах. Базова конфігурація є трьохосьовою, проте конструкція дозволяє інтеграцію четвертої осі через додаткове пристосування — токарний патрон від Siemens, який повністю синхронізується з інтегрованою системою ЧПУ. МОЖЛИВОСТІ ЦЕНТРУ У просторі існує шість ступенів вільності: три поступальні переміщення (X, Y, Z) та три обертові (навколо кожної з осей). В оброблювальному центрі типу VMC, кількість осей визначає складність операцій, які верстат здатен виконати без переналадки. Три осі (базова конфігурація): - Одна вісь: свердління, розточування, нарізання різьби (вісь Z), фрезерування площини (X або Y).
- Дві осі: створення похилих поверхонь, фасок, сходинок (Z+X або Z+Y).
- Три осі: складні просторові контури, криволінійні поверхні, 3D-об'єкти (X+Y+Z).
Четверта вісь (опціональна): Використовується для обробки шевронних зубчастих коліс та інших елементів, які потребують повороту деталі навколо осі. Дозволяє уникати ручного перевертання заготовки, тим самим знижуючи сумарну похибку, характерну для 3-осьових верстатів. Точність позиціонування VMC 1370 — ±0.005 мм. У тих випадках, коли критично важливо виконати повну обробку за одну установку, застосовують багатоосьові центри (4-5-6 DOF). Проте для більшості задач 3 осі — достатньо, з огляду на баланс між вартістю, продуктивністю і точністю. СТАНИНА Виготовлена з високоякісного сірого чавуну з антикорозійним покриттям, стійким до дії МОР. Після лиття кожна станина проходить штучне старіння протягом року, що дозволяє зняти внутрішні напруження і забезпечити стабільність геометрії. Основні елементи станини: - Основа — масивна платформа, яка забезпечує стабільність і гасить вібрації.
- Стіл — площина для фіксації заготовки.
- Стовп — вертикальна опора, що забезпечує жорсткість конструкції.

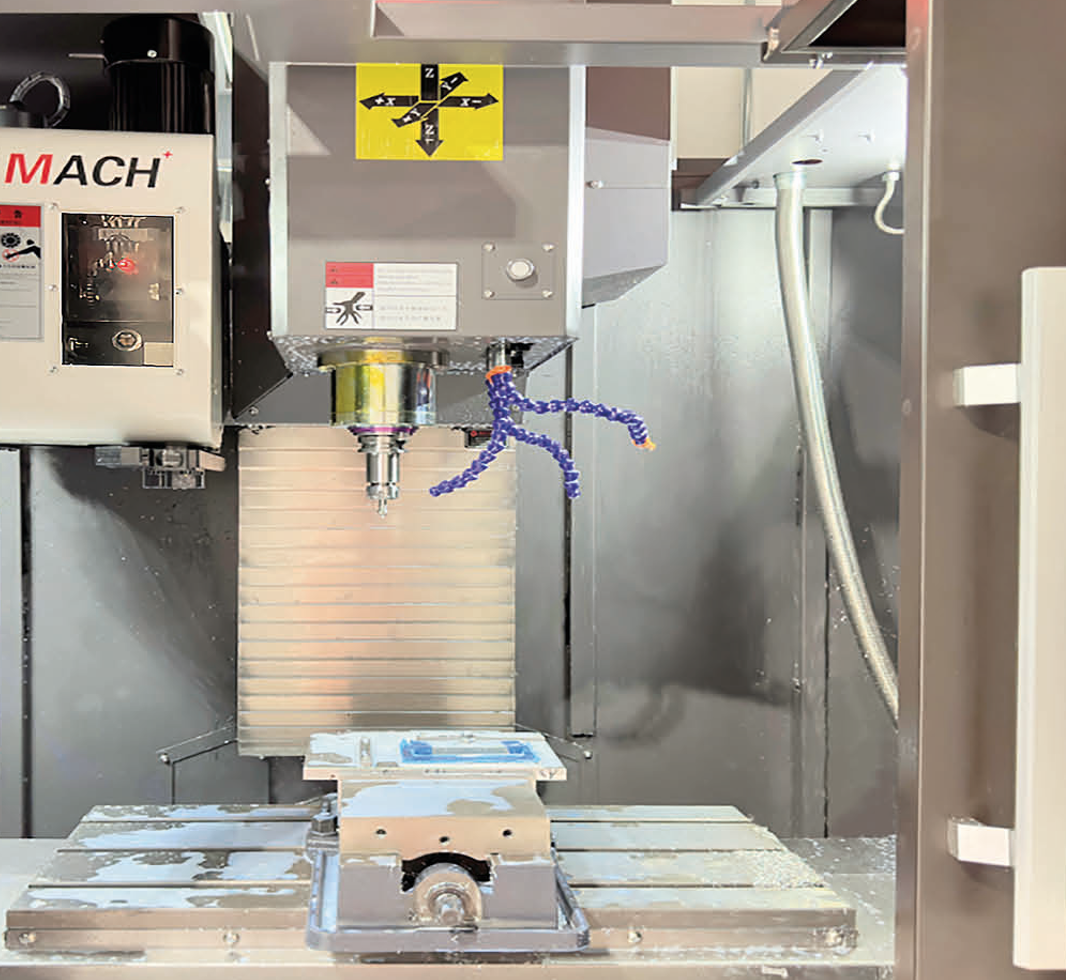

- Шпиндельна голова — тримає ріжучий інструмент, забезпечує обертання.

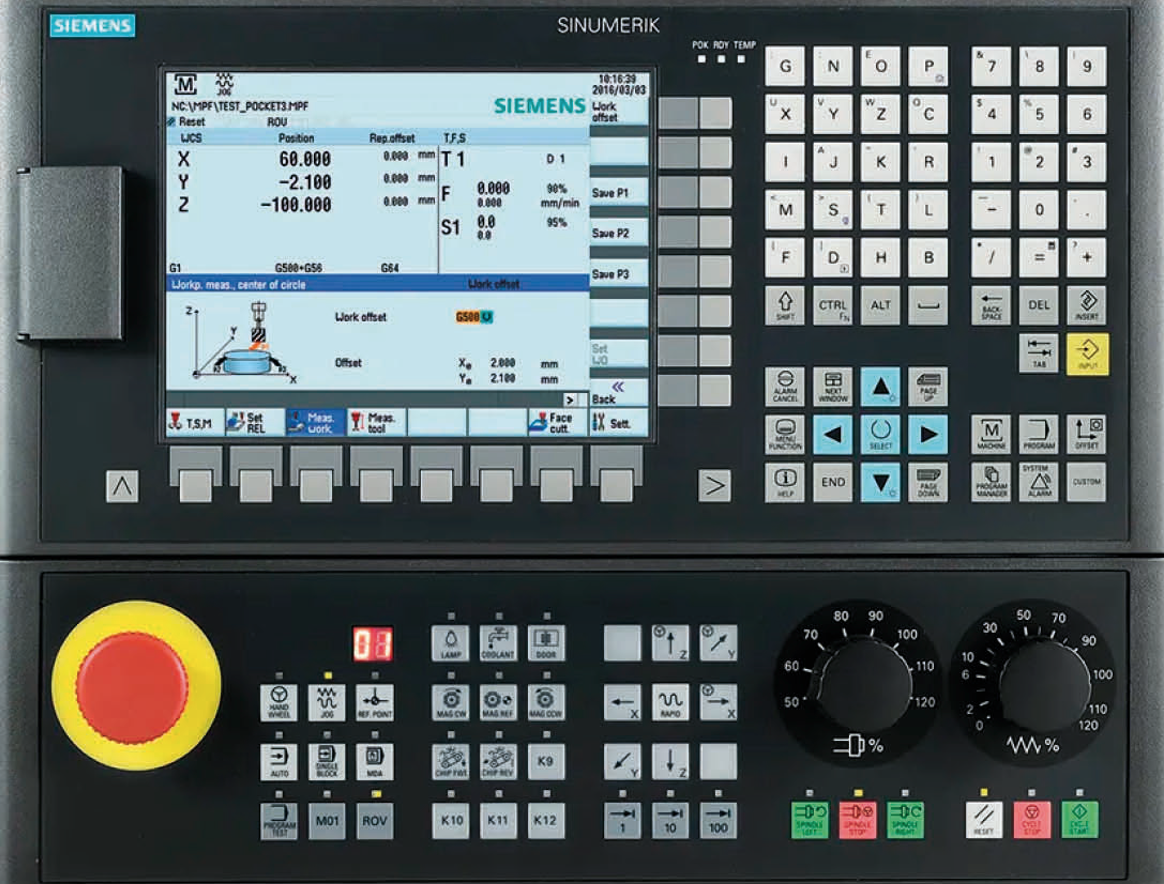

- Панель керування — інтерактивна система введення параметрів.
Цільнолите тіло станини без будь-яких зварних або болтових з'єднань — гарантія високої вібростійкості та точності обробки, особливо при високих обертах або роботі з твердими матеріалами. Перед нанесенням покриття виконується тонке зняття поверхні для усунення напружень і дефектів після лиття. АВТОМАТИЗАЦІЯ VMC 1370 — це верстат нового покоління з високим рівнем автоматизації: - Числове програмне управління (ЧПУ) — гарантує стабільну якість обробки і повторюваність деталей.
- Автоматичний інструментальний магазин — дозволяє зберігати та швидко змінювати до кількох десятків інструментів.
- Підтримка додаткових осей — можлива інтеграція поворотних пристроїв.
- Автоматизована подача заготовок (опціонально) — зменшує участь оператора та підвищує продуктивність.
- Інтелектуальне ПЗ — керування траєкторією, оптимізація режимів різання, прогноз зносу інструменту.
Завдяки цим перевагам, VMC 1370 — універсальне рішення для серійного та одиничного виробництва з високими вимогами до точності, повторюваності та ефективності. Не просто продаємо — ми допомагаємо обрати саме той оброблювальний центр, який ідеально підійде під ваші задачі. З урахуванням типу виробництва, обсягів та вимог до точності — усе чітко, без зайвого. Зв’яжіться з нашим менеджером для консультації, ціни та демонстрації. |
